Предназначен для управления электродвигателем станка — качалки при добыче нефти глубинными штанговыми насосами. Область применения – нефтегазодобывающие предприятия.
Назначение:
Предназначен для управления электродвигателем станка — качалки при добыче нефти глубинными штанговыми насосами. Область применения – нефтегазодобывающие предприятия.
Обеспечивает:
- Управление двигателем станка-качалки в ручном и автоматическом режимах. Отключение работающего электродвигателя при: коротком замыкании в цепи питания электродвигателя и в цепях управления, при асимметрии тока больше установленного значения, с запоминанием сигнала отключения;
- Защиту электродвигателя от максимальной перегрузки по потребляемому току;
- Защиту электродвигателя при обрыве фазы и асимметрии нагрузки;
- Защиту электродвигателя при обрыве ремней, при обрыве штанг и неисправности насоса, по минимуму нагрузки электродвигателя;
- Предотвращение включения электродвигателя в сеть при понижении сопротивления изоляции;
- Остановку электродвигателя при выходе давления на устье скважины за пределы установленных значений;
- Самозапуск электродвигателя станка-качалки через время установки в пределах от 10 до 150 сек. (автоматический режим);
- Задержку включения электродвигателя станка-качалки после восстановления напряжения питания, пределы программирования 0-120 сек. (автоматический режим).
Технические характеристики:
|
Напряжение питания трехфазное с заземленной нейтралью, В
|
380 ±15 %
|
|
Частота переменного тока, Гц
|
50 ±1
|
|
Номинальный диапазон рабочих токов, А
|
20 … 80
|
|
Диапазон мощностей управляемых шкафом электродвигателей, кВт
|
30 … 55
|
|
Предел срабатывания защиты при снижении напряжения в сети
|
0,7 Uном.
|
|
Размеры (высота x ширина x глубина), мм
|
800 x 600 x 360
|
|
Масса, кг, не более
|
55
|
Состав:

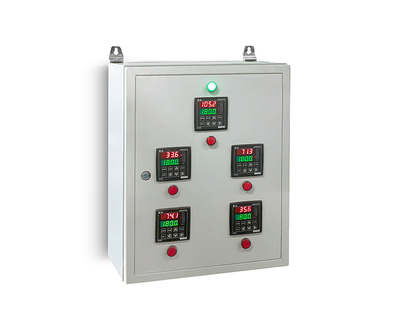

На лицевой панели шкафа расположены органы управления и сигнализации. В состав шкафа входит преобразователь частоты, обеспечивающий оптимальное регулирование скорости вращения и производительности станка-качалки, аппаратура коммутации и защиты, термостат для контроля температуры внутри шкафа с возможностью включения обогревателя или вентиляции.
